УНЧ на Г807

Recommended Posts

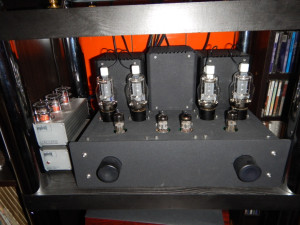

DSCN1540.thumb.JPG.c8d9d638de245f104d83c75cc316ee2e.JPGМожет это и не в тему радиосвязи, но может кому и интересно.

Усилитель разрабатывался и изготавливался совместно с моим хорошим знакомым из Питера.

Основная задача, - нагрузить акустику на базе динамиков Visaton B 200/6 (копия SOLO 100).

Изготовлено 2 экземпляра, характеристики мерили в лаборатории "ЛАМПОБАРОН".

Технические характеристики:

2 канала усиления по (25 Вт в классе А)

Частотный диапазон 8 — 65 000 Гц — 3 дБ.

Выходы для подключения АС, универсальны 4Ω, 8Ω,

Входной каскад построен на лампе 6н23П.

Драйверные лампы 6Н6П с позолоченными сетками.

Две пары выходных ламп Г807 обеспечивают до 35 ватт на каждый канал (лампы подобраны в пары).

Входная чувствительность 0.25 В.

Двойной блок питания с плавной подачей анодного напряжения — двойное моно*.

Монтаж на печатные платы/навесной монтаж отдельные для каждого канала.

Выходные трансформаторы изготовлены на витом сердечнике аналоге М4 для повышения кпд и расширения частотного диапазона.

Входные разъемы позолочены RCA Gold 24K — 3 Пары входов + 2 внутренних входа.

Регулятор громкости ALPS/Релейный переключатель громкости.

Силовой трансформатор намотан на тороидальном сердечнике с лаковой пропиткой.

Высококачественный антивибрационный корпус из стали — толщиной 2мм.

Печатные платы промышленного стандарта.

Никаких транзисторов в сигнальном тракте.
