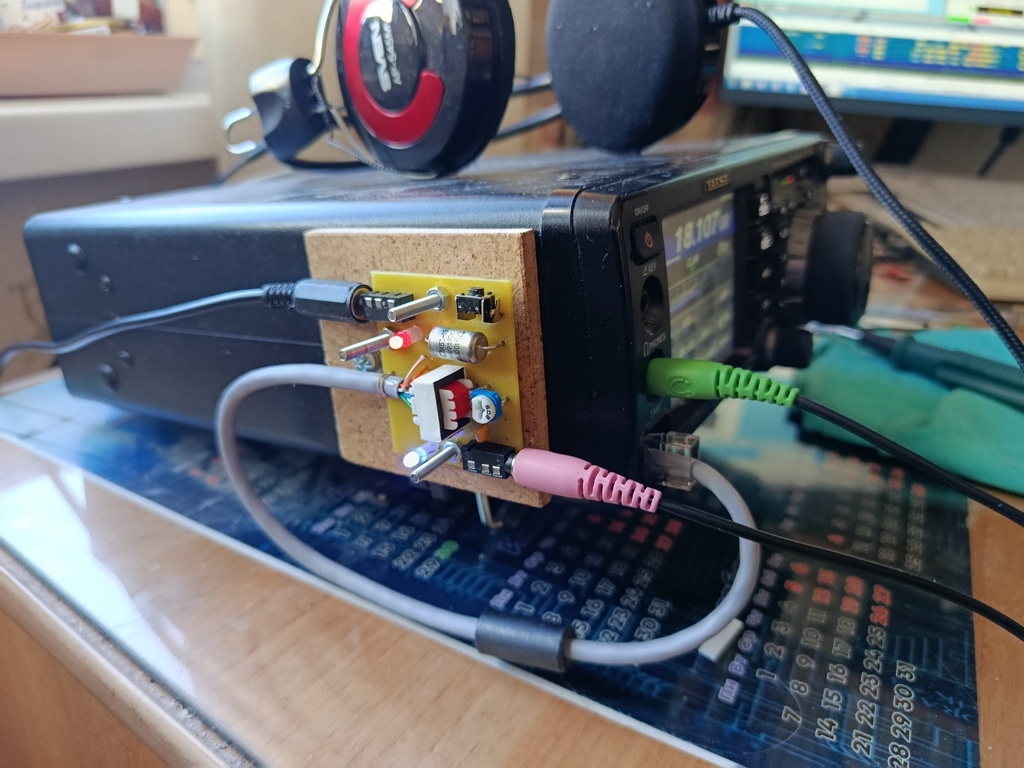

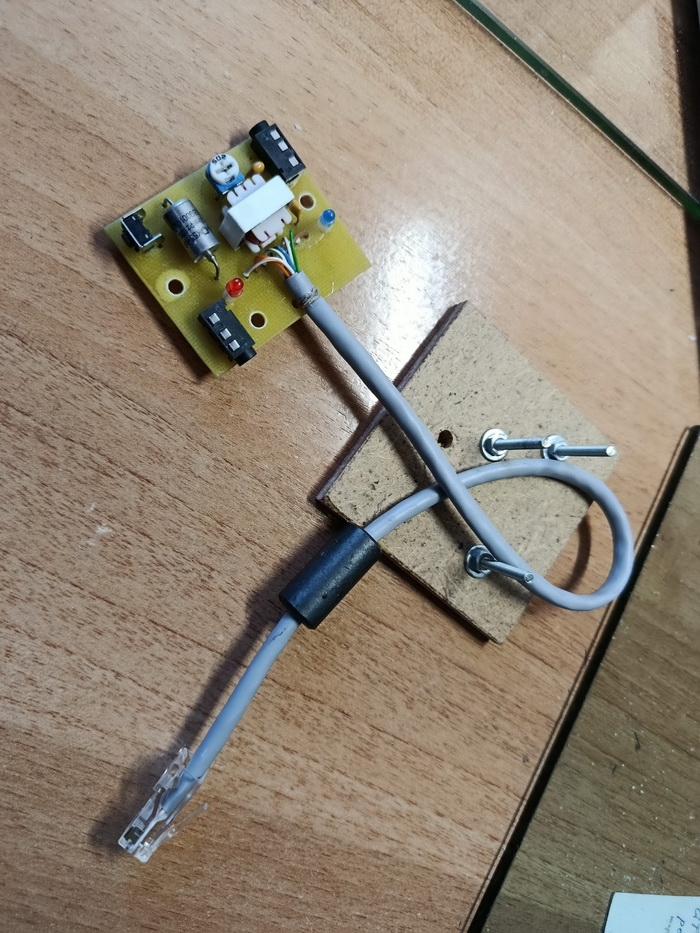

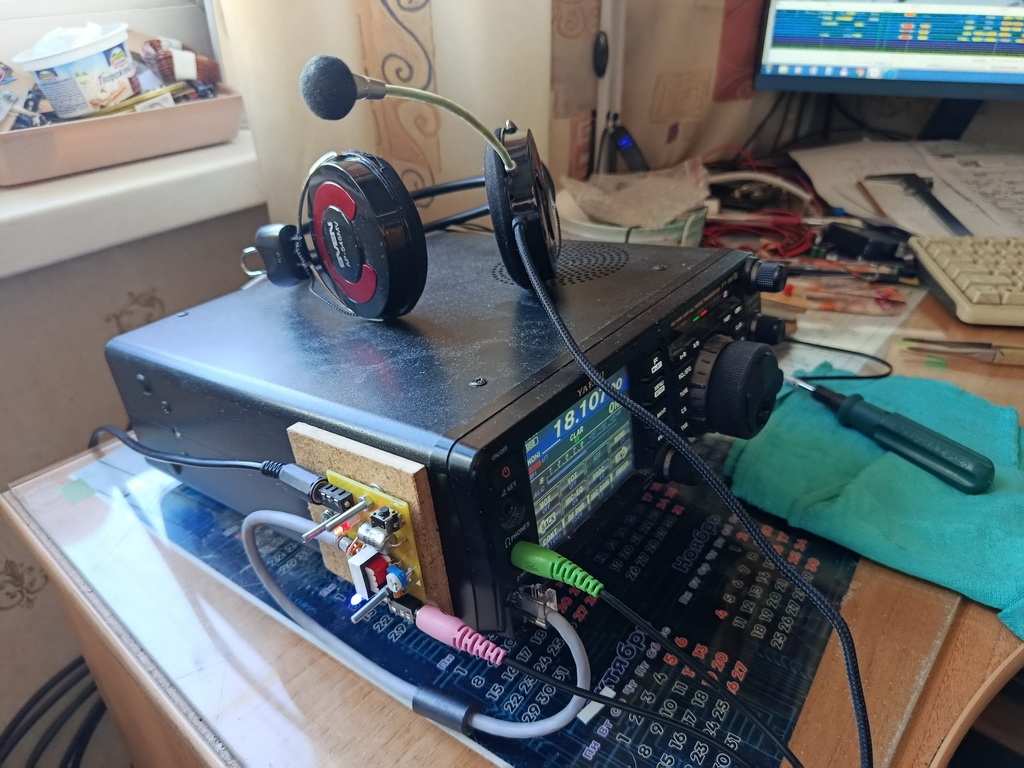

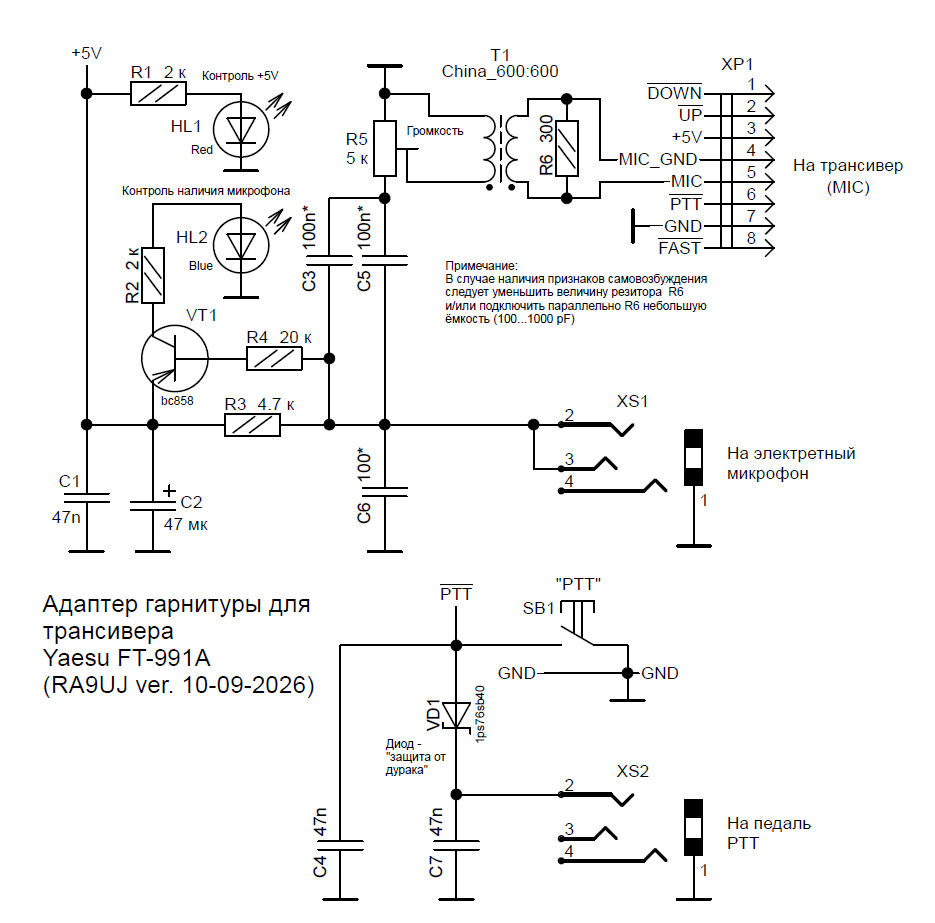

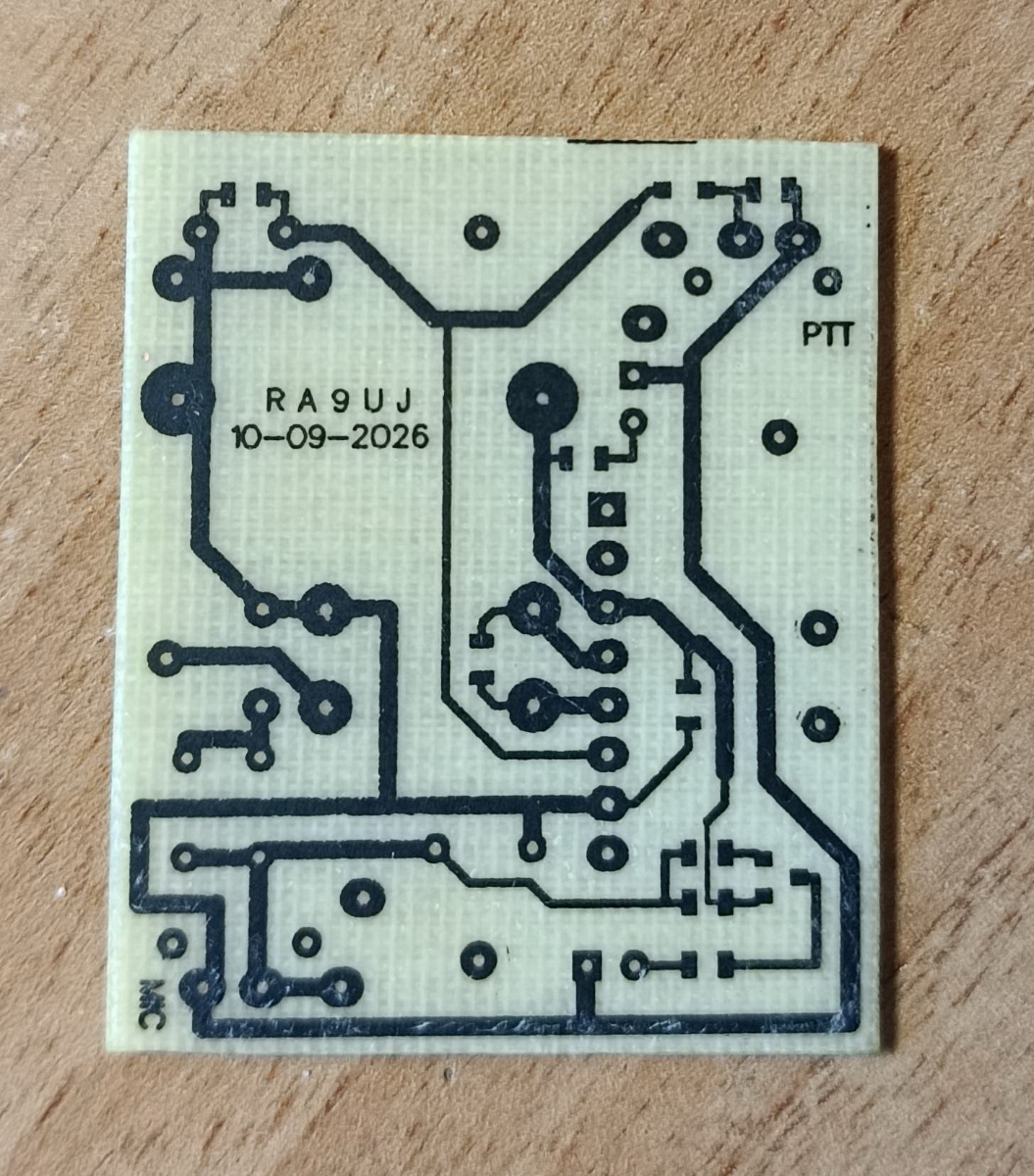

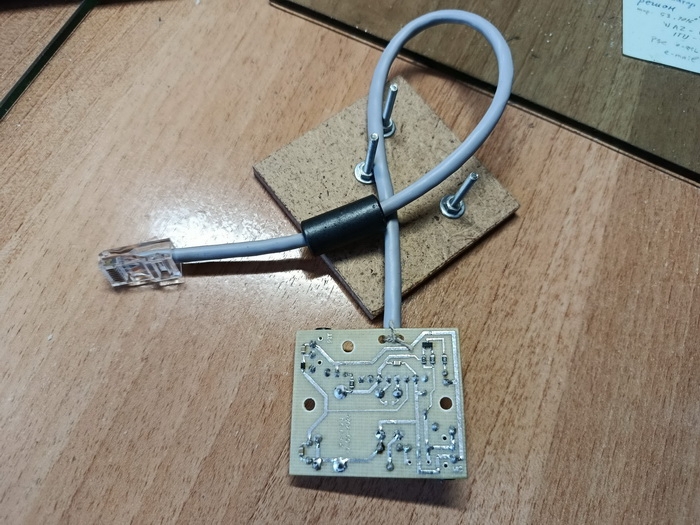

RA9UJ Опубликовано 7 декабря, 2024 Опубликовано 7 декабря, 2024 (изменено) Трансиверы по сабжу сейчас комплектуются китайскими динамическими микрофонами MH-31, типа такого: В принципе, микрофон неплохой (с учётом наличия эквалайзера в трансивере), но одна рука постоянно занята микрофоном, а это реально напрягает. Решил подключить компьютерную гарнитуру, но так, чтобы остался весь функционал "мыльницы" (кнопки сканирования "Up", "Dwn", кнопка "PTT" + возможность подключения педали без использования интерфейсов на заднице трансивера). Кнопку "Fst" (ускоренный режим валкодера) решил не дублировать, поскольку она имеет место быть на морде трансивера. Кроме того, решил предусмотреть подключение советского динамического микрофона (фиг знает для чего, но таки решил). Получилось примерно вот так: Крепить буду скорее всего к боковой стенке (примерно в том положении, как на фото выше), естественно, в более-менее адекватном корпусе. Но пока эта плата просто лежит под трансивером. Схема вот (в хорошем качестве смотри файлы pdf ниже) Изолирующий преобразователь U1 DC-DC +5V поставил на всякий случай, дабы исключить наводки на электретный микрофон со стороны питания компьютера. Скорее всего можно обойтись и без него (не проверял). Для этого на плате предусмотрены джамперы J1 и J2 (если нет преобразователя U1, то джампер из J2 выдёргиваем, а в J1 вставляем). В этом случае электретный микрофон будет запитываться "напрямую" через R3 от +5V трансивера. Регулировки чувствительности микрофона две: R3 - изменяет входное сопротивление для микрофона по звуковой частоте (можно выдернуть оба джампера и подключить динамический микрофон, как писал выше); R6 - тупо чувствительность микрофона. Светодиоды и полевик VT1 - это понты, можно не ставить. Я их поставил чисто для отладки, чтобы не тыкать в плату цешкой. Плата двухсторонняя, разведена под Лазерно-Утюжную-Технологию (ЛУТ). PDF-файлы ниже. Для ЛУТ всё печатаем в "реальном размере": pdf файлы из проекта вот: P-CAD EDA - [Sheet1].pdf P-CAD EDA - [BOT-MAP].pdf P-CAD EDA - [TOP-MAP].pdf P-CAD EDA - [BOT-NEG].pdf P-CAD EDA - [TOP-NEG].pdf Разъёмы Jack-3.5 - PJ-320A, типа таких: DC-DC преобразователь - B0505S-1W, типа такого: Конденсатор C6 - 100...1000 pF (нужен чтобы задавить ВЧ наводки при передаче. Подбираем его по "вкусу". У меня он стоит на 1000 pF). Кстати, про ВЧ наводки - для КВ обязательно нужны китайские ферритовые защёлки на шнур гарнитуры, иначе наводок во время передачи скорее всего не избежать. Мне пришлось их поставить две штуки (одну - ближе к наушникам, а вторую и ближе к разъёму трансивера): Обсуждаемо. 73! p.s. Если отказаться от кнопок и от регулировки чувствительности электретного микрофона, то в сети можно найти более простые варианты адаптера: Но с этой схемой ИМХО надо будет "поработать". Для отладки резистор R2 надо бы поставить переменный, иначе напряжения для питания микрофона при таких номиналах скорее всего маловато будет. Изменено 8 декабря, 2024 пользователем RA9UJ
