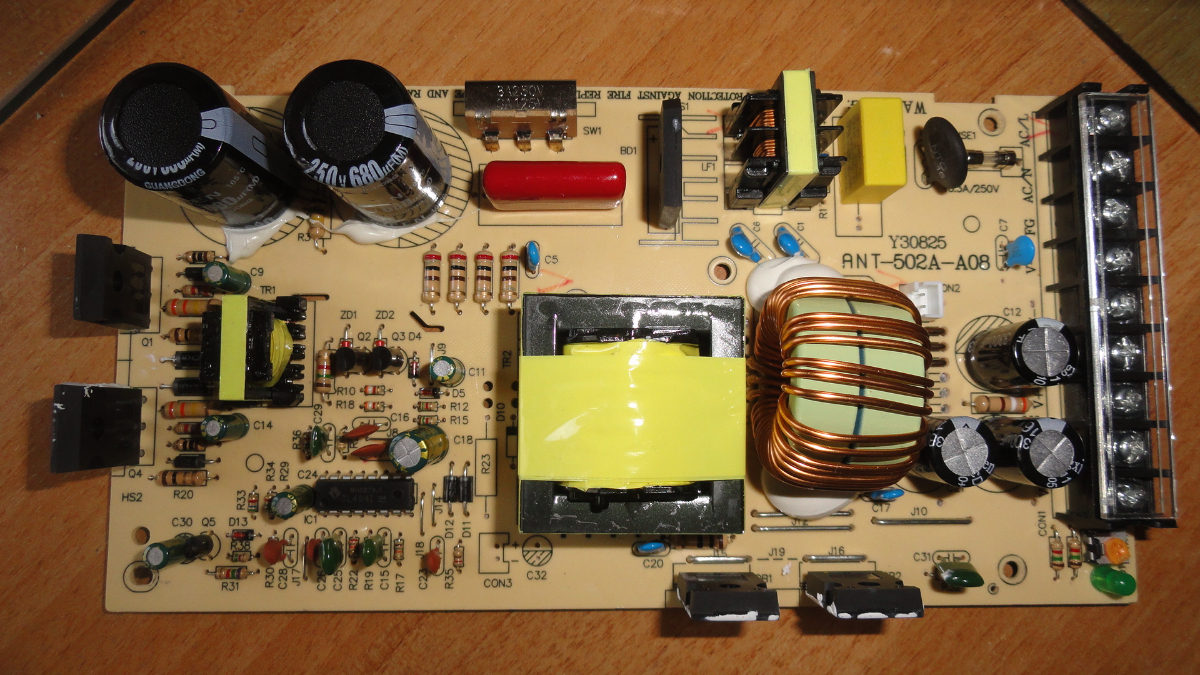

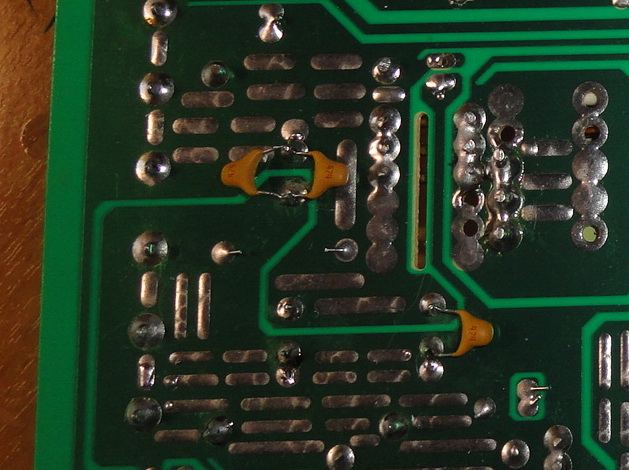

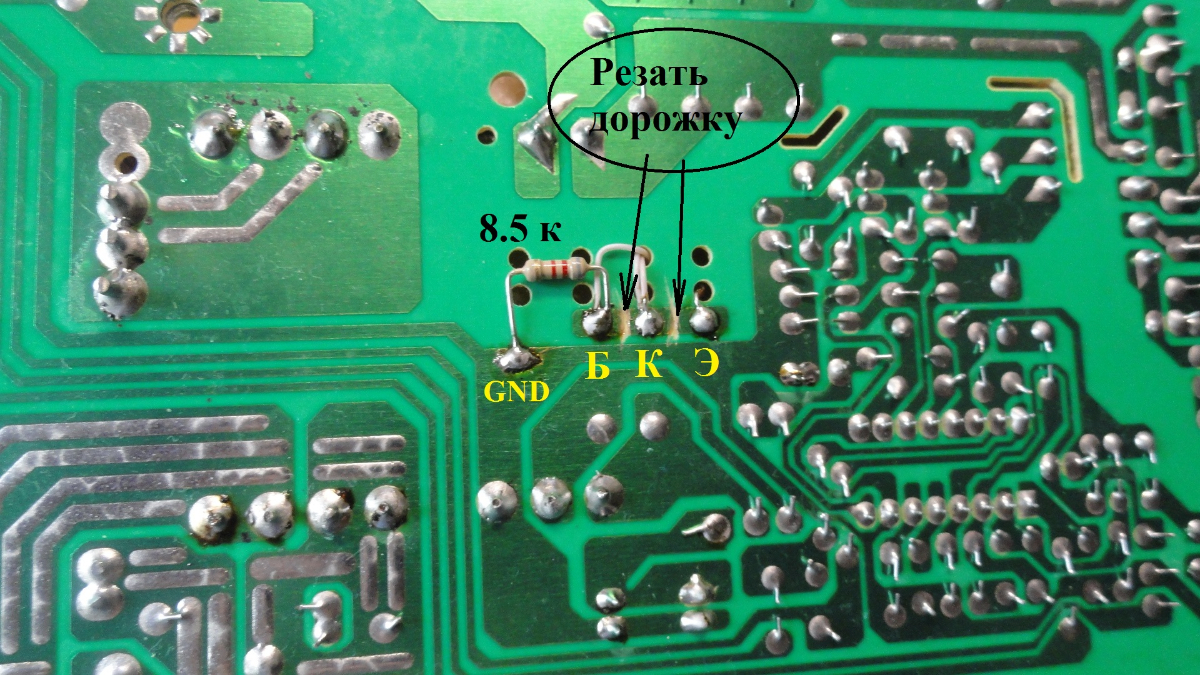

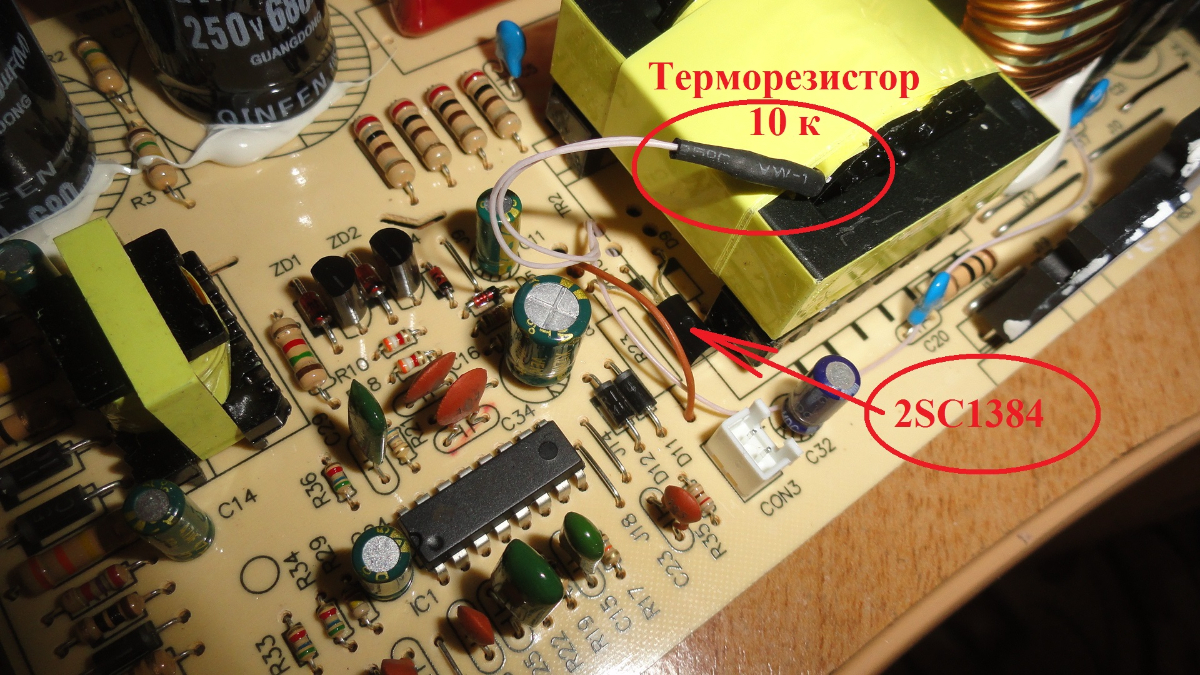

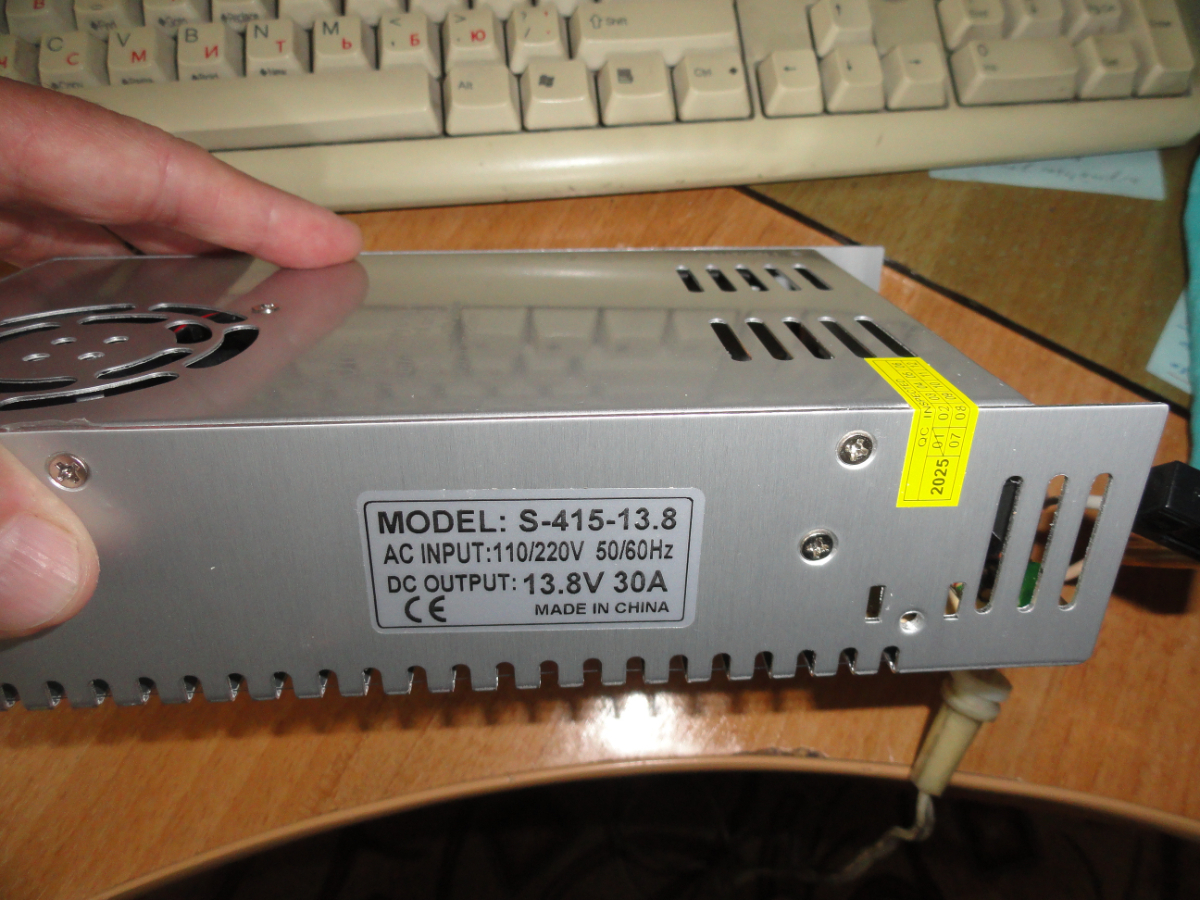

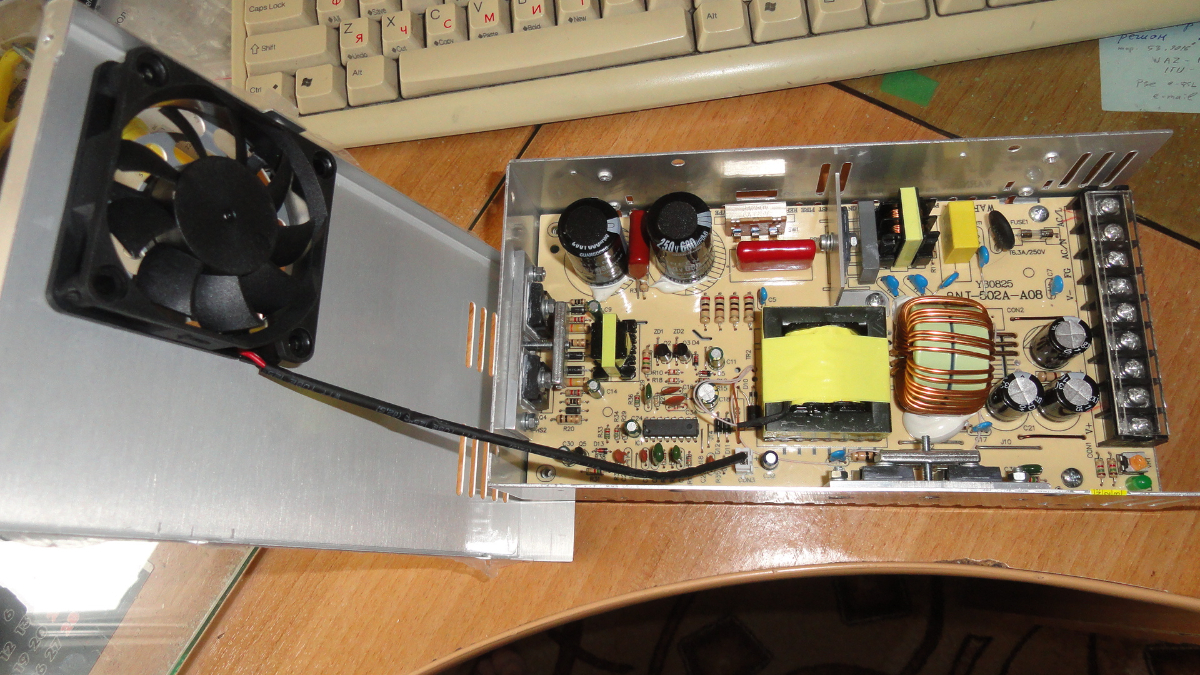

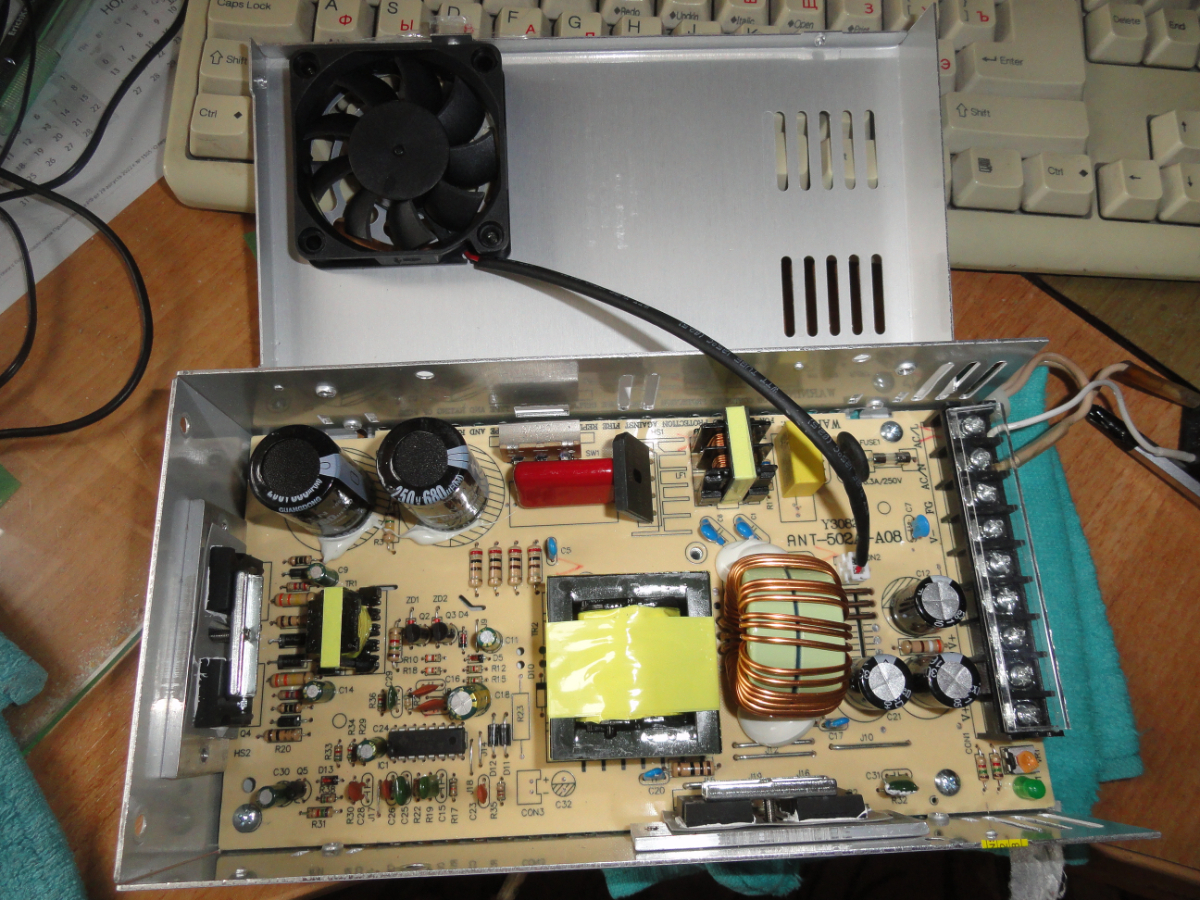

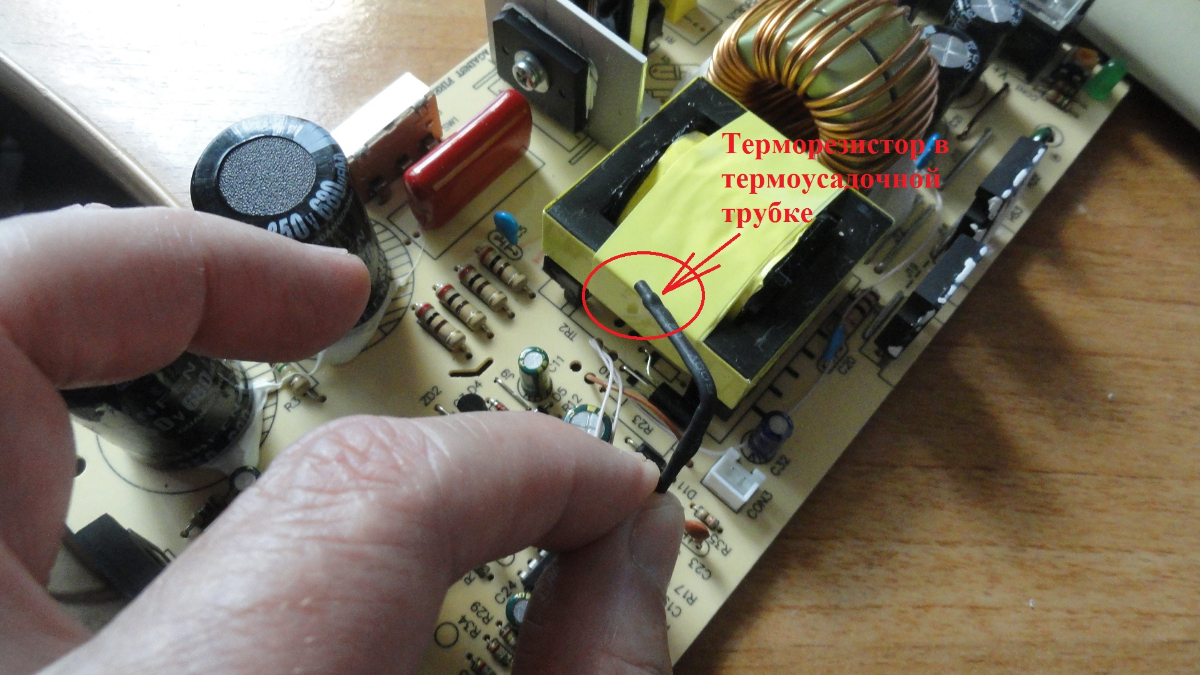

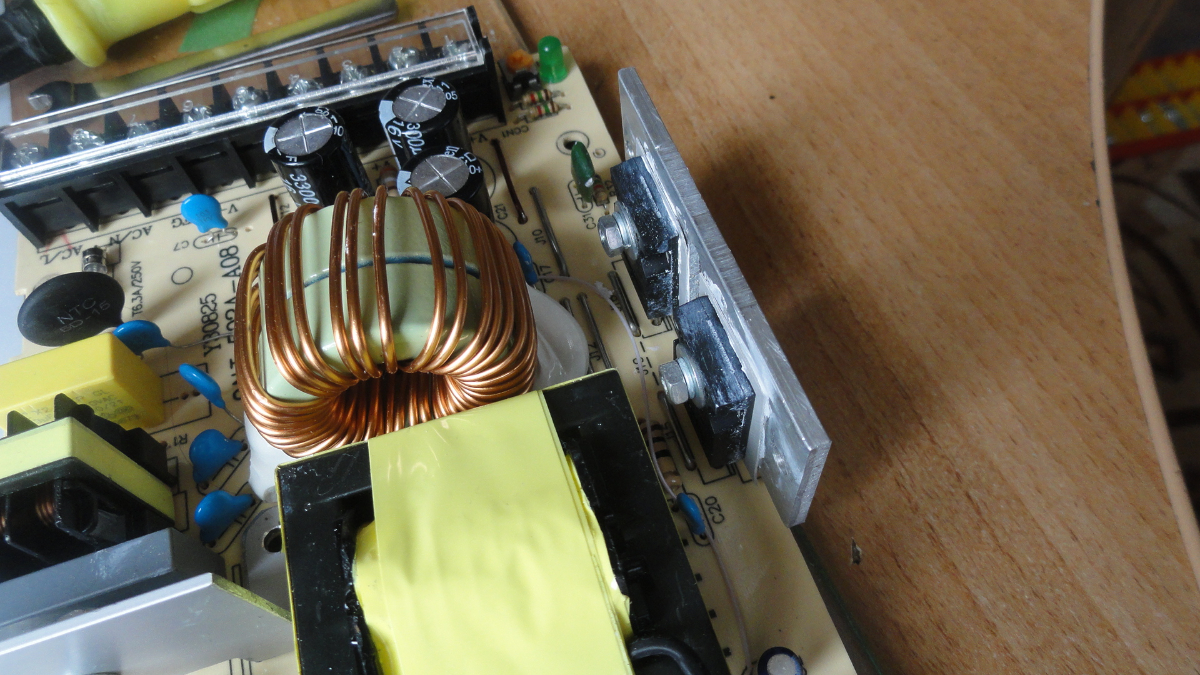

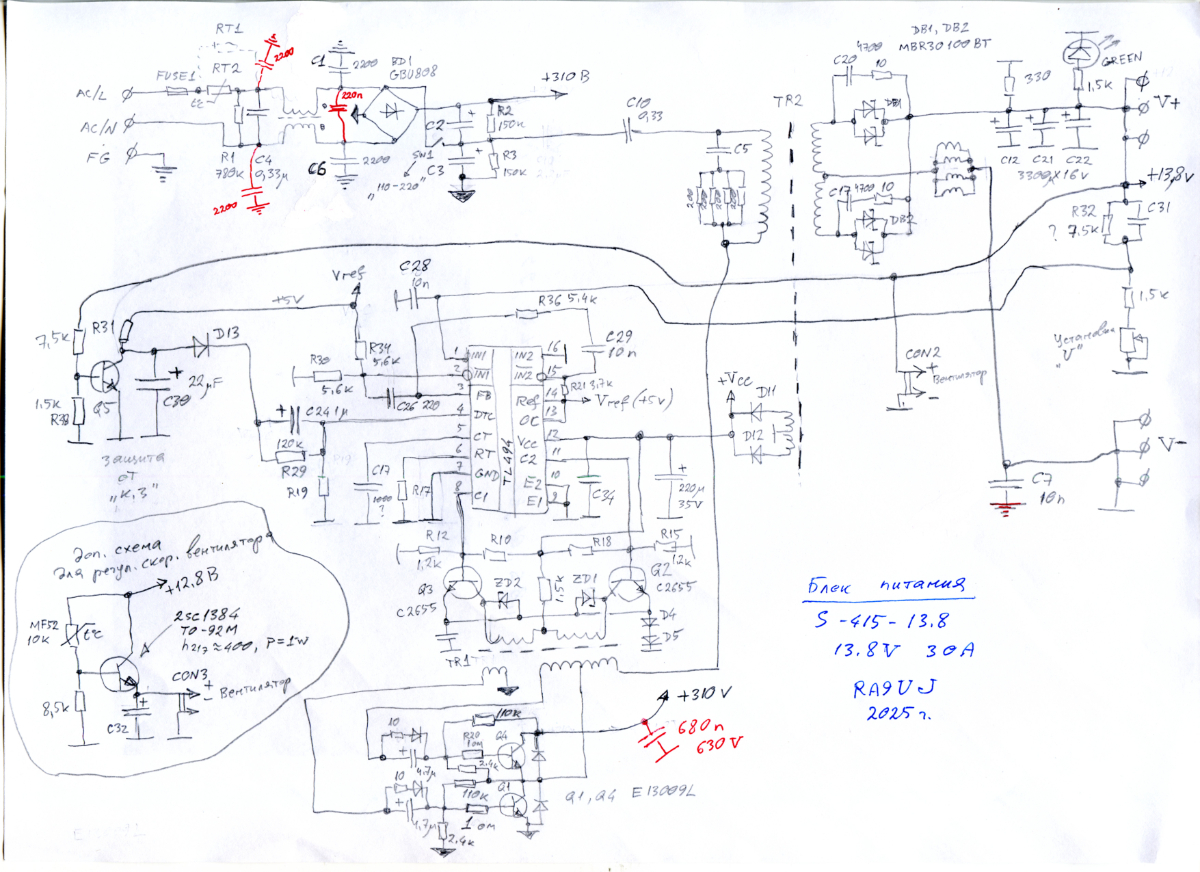

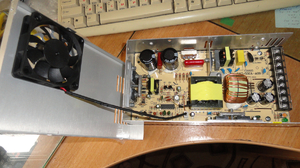

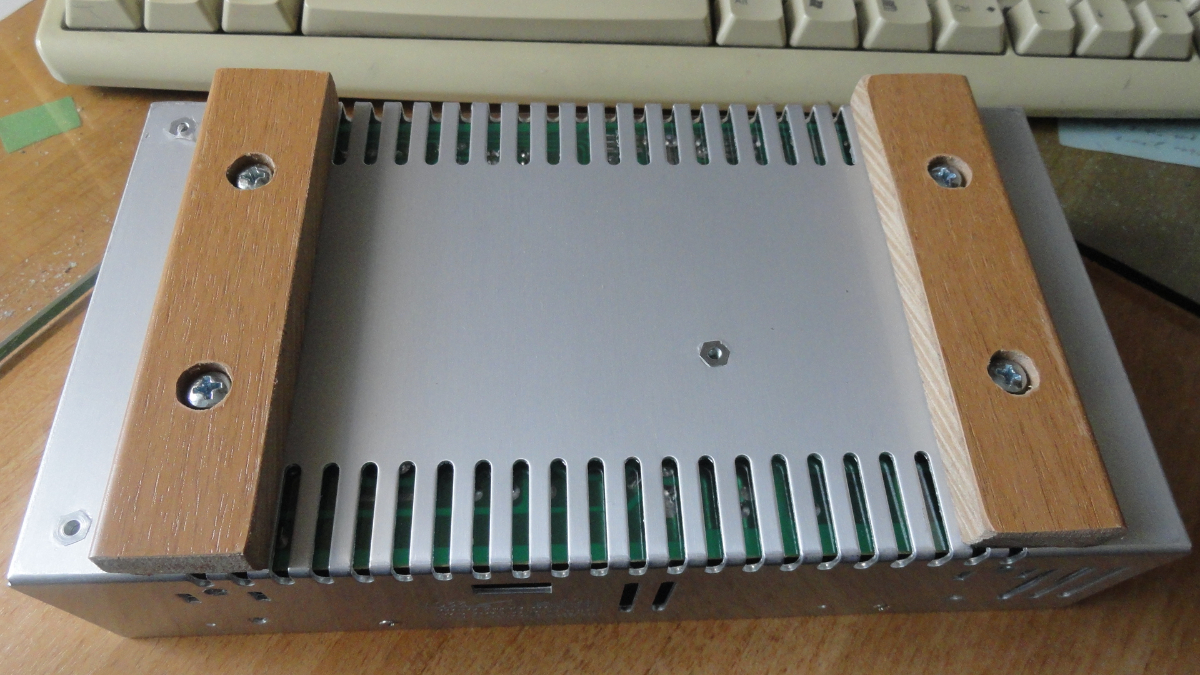

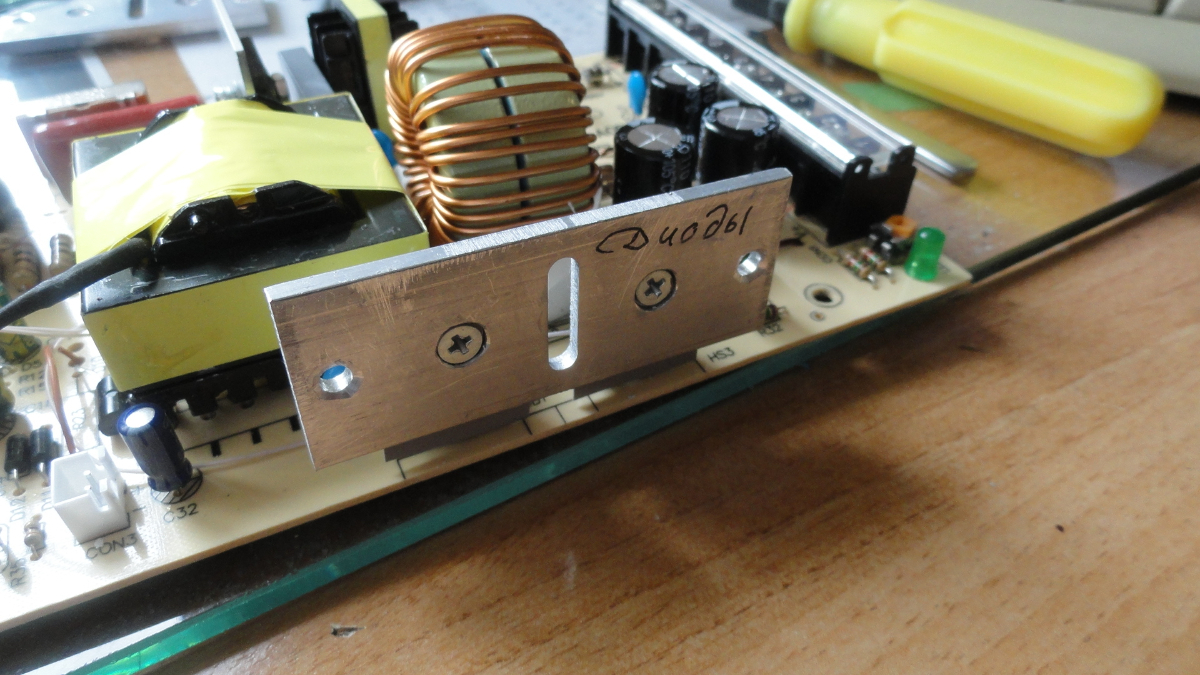

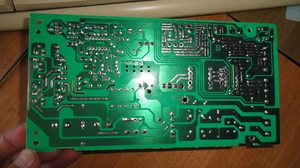

RA9UJ Опубликовано Среда в 05:30 Опубликовано Среда в 05:30 (изменено) Решил прикупить себе резервный блок питания (не к ночи будет сказано) для трансивера/трансиверов по вменяемой цене. Нашёл на Озоне за 2692 руб, 30-амперный. Возможно на Алиэкспрессе можно найти аналогичный чуть дешевле, но заморачиваться с этим не стал. Позиционируется как блок питания для светодиодных лент. Имея в наличии подобный, но 36-амперный, уже на берегу знал, что и этот придётся чуток дорабатывать. Включил... Первое впечатление: 1. Вентилятор крутится с жуткой скоростью, ну и шумит соответственно. 2. Проверил и подстроил напряжение 13,8 V 2. Напряжение держит идеально (13,8 V), на передачу (100 Ватт) просадки нет. 4. Шумов на приём с ходу не заметил, но при детальной проверке таки были выявлены чёткие, довольно мощные гармоники с шагом примерно 60 кГц и полосой 3...5 кГц Вот что внутри: Поискал схему в тырнете, есть похожие, но чуток не то, поэтому срисовал схему с платы. Тут эта схема уже с внесёнными мною изменениями (добавленные конденсаторы дорисованы красным цветом). Что было сделано: 1. Добавлена схема регулирования скорости вращения вентилятора от температуры трансформатора. Представляет собой эмиттерный повторитель с датчиком температуры в цепи базы и вентилятором в эмиттере. Часть разводки под это дело китайцы на плате предусмотрели, а фото реализации смотри ниже. При комнатной температуре напряжение на вентиляторе около 6 Вольт, крутится почти неслышно. По ходу нагрева трансформатора обороты постепенно подымаются до максимальных. Терморезистор в термоусадке вставлен в щель между ферритом и обмоткой. На приём трансформатор практически не греется. 2. Добавлен конденсатор 220 nF после сетевого дросселя со стороны диодного моста. Взят с платы разобранного телевизора. Там он стоит в аналогичных цепях. 3. Добавлены "синие" высоковольтные конденсаторы по 2200 pF "на корпус" перед сетевым дросселем. Но тут это "на любителя", ибо у меня дома есть надёжная/отдельная земля в розетках. Если таковой нет - смотрите сами, по обстоятельствам. В конечном итоге на корпусе при отсутствии земли имеем как обычно ~110 Вольт. Чисто из интереса измерил фактический ток с корпуса блока питания на землю - получилось примерно 0.45 мА. 4. Добавлен блокирующий конденсатор параллельно цепи +310 В (680 nF, 630V). 5. Изменена схема теплоотводов силовых транзисторов и диодов Шоттки. Групповой крепёж (сикось/накось) был заменён за индивидуальный. Но это опять же "на любителя". Можно было оставить как есть, однако мне так спокойнее. 6. На сетевой диодный мост был приколхозен радиатор (см. фото ниже), ибо при длительной работе на передачу он нехило греется. 7. Добавлены две недостающие перемычки из провода 1 мм на выходе (пины под них предусмотрены). Китайцы их поленились запаять, решили что оно "и так сойдёт". 8. Добавил керамические конденсаторы на 470 nF параллельно выходным электролитическим конденсаторам. 9. Прикручены ножки из обрезков МДФ, дабы не царапать стол и мебель (резьба на М4 в корпусе под это дело предусмотрена) Итоги: 1. Помех на всех диапазонах не выявил (трансивер Yaesu FT991A); 2. Вентилятор работает тихо; 3. Теперь есть резервный блок питания и это радует; 4. Рекомендовать не буду - тут каждый творец своего счастья, но я результатом доволен; 5. Обсуждаемо. Что забыл, потом добавлю; 6. Фото доработок и конечный результат ниже. Изменено Среда в 07:47 пользователем RA9UJ
