UA9UDQ

Безтрансформаторный ум 144-145 на Ги 7б

Recommended Posts

как то недавно собирал ум , был фотик под руками,фотал процесс создания

прошу не судить строго делал в основном из того что было ,поводом послужил усилитель Анатолия R9UAU ;)

Cхема имеет безтрансформаторное питание учетверение сети,(сторонникам трансформаторного питания прошу не обьяснять мне приемущества оного,ну нет у меня подходящих трансформаторов,да и мотать нечем, а опыт применения бестрансформаторных схем есть

моё мнение что БП УМ примерно до полукиловатта можно смело делать по БТР

за основу взял классическую схему


Share this post


Link to post

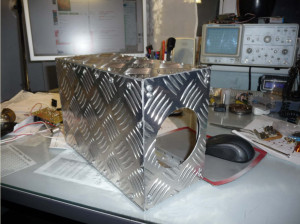

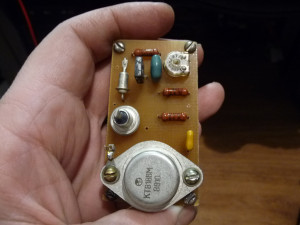

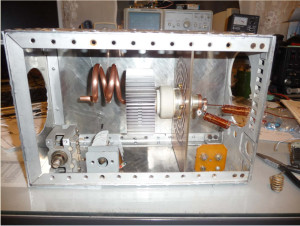

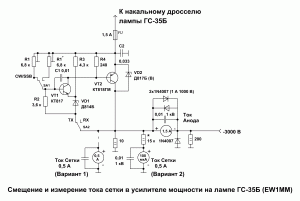

регулируемый аналог стабилитрона,для цепей смещения

smesh_GI7_GS35.thumb.gif.c8fe1e4e602371746720cf6571e99cfc.gif   MEMO0112.thumb.JPG.a485e92f7d5b370f663f8a09241fb698.JPG   pp.jpg.c88629a21d31cfd55e8ea54c86af323a.jpg

Share this post


Link to post

может комунибудь пригодиться печатная плата

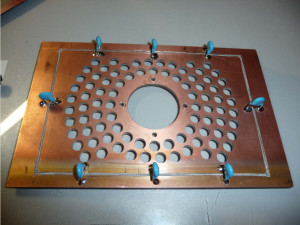

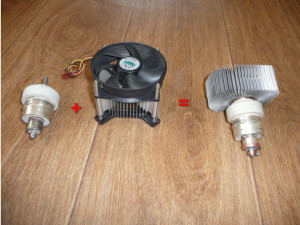

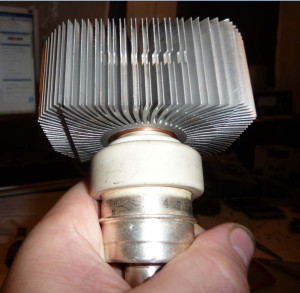

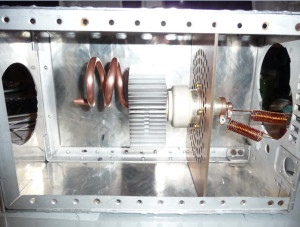

охлаждение лампы сделано на продув

использовал 2 компьютерных вентилятора

один на вдув со стороны катода другой на вытяжку со стороны анода

печатная плата.rar

karlson.jpg.260d6838ee94362d4e020d895baf60dc.jpg   box.jpg.bbdb37b165468843c0ac6af19b0fec6d.jpg

Share this post


Link to post

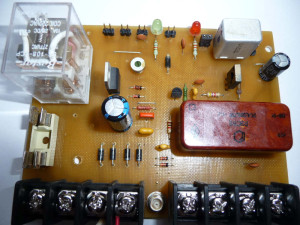

плата управленя

включает

плавный запуск умноожителя напряжения

Термоуправление вентиляторами

вход для управления RX/TX

ВЧ VOX

выход управления смещением

Выход для управления внешними устройствами

bottom.jpg.65323a3cf159dfd6b91576a8be7ff8c8.jpg   putop.thumb.jpg.64ffaeed81c2454d6eff260ff5e52e67.jpg

печатная плата.rar

Share this post


Link to post

Сергей, молодец!

А я свой практически уже похоронил, уже к нему и не вернусь так и не доделав.

Почему-то больше стал тянуться к полупроводникам.

Share this post


Link to post

Привет Анатолий

просто появилась идея сделать,пока запал был, сделал

полупроводники тоже хорошо,может вдохновение настанет попробую

мне кажется по массо-размеро показаетелям одинаково получаеться

завешивал свой ум ~1.7 кг получился ,по надёжности спокойно держит 250 ватт при 100 процентном цикле

в будущих проектах вообщее хочу отказаться от трансформаторов вобщее...сделаю накал на импульсном преобразователе,

я уже пробовал питать.
