Полуволновая J-антенна на 145 МГц и 432 МГц

[RA9UJ]

Собственно ничего нового. Делалась по мотивам видео из Интернета.
Может кому пригодится.
Весь алюминиевый профиль из "Леруа Мерлен" , из "Доминго" и т.п..
Все метизы из "Забей" и т.п..
Если профиль анодирован (т.е. не "прозванивается" цешкой), то все контактные площадки надо будет фанатично зачистить до голого алюминия.
Гроверные шайбы обязательны. Кузовные шайбы приветствуются.
Настоятельно рекомендую использовать болты (т.е. с головкой "под ключ"), а не винты (т.е. под отвёртку).
Настраивал антенным анализатором (NanoVNA).
КСВ на 145 МГц в районе 1.05
КСВ на 432 МГц в районе 2.00 - т.е. как получилось, но работать можно.
Пытался на 432 МГц подстроить короткими вибраторами, но оно не вышло.  Оставил всё как есть.
На видео видно, что на планке с разъёмом остались детали от этой попытки (два квадратных алюминиевых профиля 10х10 мм).
Всё остальное рассказал в видео.

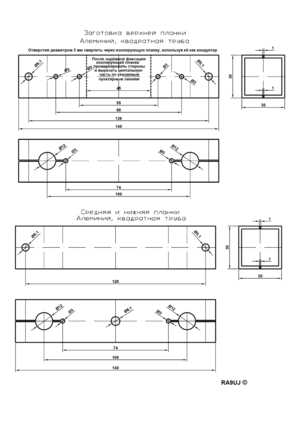

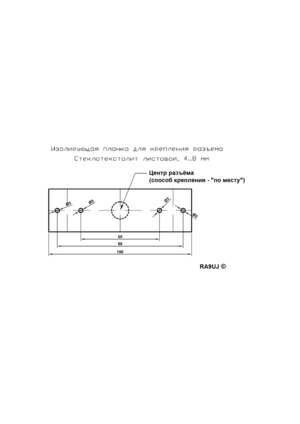

Эскизы алюминиевых планок и изолирующей планки ниже.
С какой стороны подключать жилу кабеля, а с какой оплётку - разницы нет, абсолютно "фиолетово".
Если есть вопросы - спрашивайте, отвечу.
Обсуждаемо.

Видео на ютубе тут:

Это же видео с QRX.RU тут (придётся немного подождать, пока оно подгрузится):

Edited August 26, 2024 by RA9UJ

[RA9UJ]

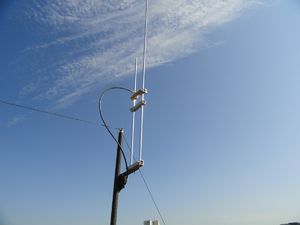

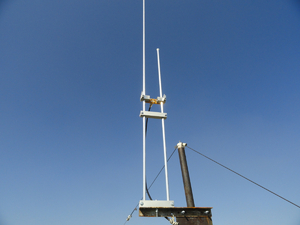

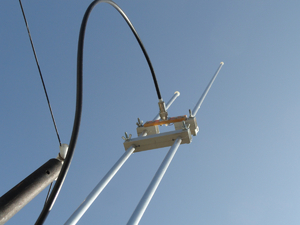

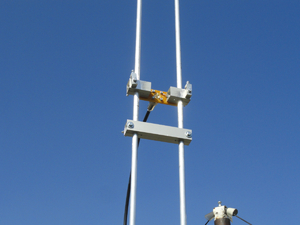

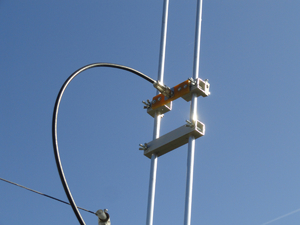

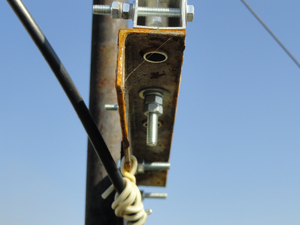

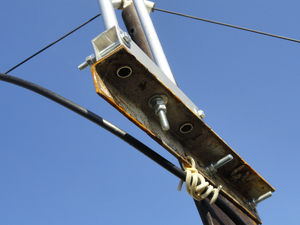

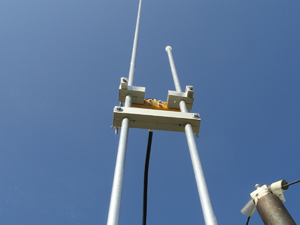

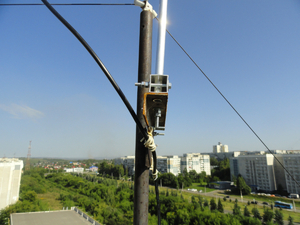

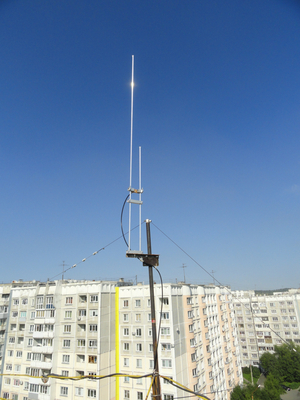

Добавлю ещё несколько фото:



[R0WY]

Сергей, добрый день!

С прошедшим днем рождения!

А на спутниках не пробовали работать с этой антенной?

[RA9UJ]

Добрый день, Евгений.
Спасибо за поздравления!
Нет, не пробовал.
Но полагаю, что проблем быть не должно, ибо работал с МКС, в тот момент, когда они находились над Монголией.

[RG8U]

Да....Сергей сделано круто!
но это расточительно.....столько материала потрачено - наверное было много лишних трубок.

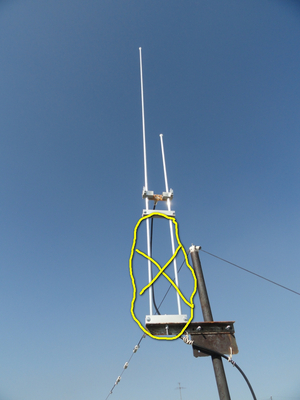

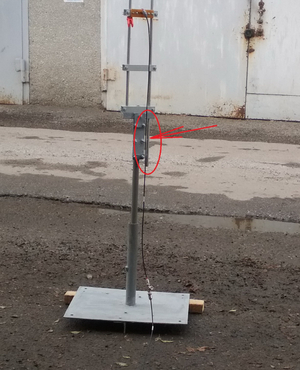

то, что снизу обведено, сам понимаешь только "подставка" - красивая блестящая.
Но работе антенны она не мешает - поэтому ты так видишь, а значит ты ПРАВ.

В любом случае ,все что реализуется  на крыше - это достойно уважения!

[RA9UJ]

1 час назад, RG8U сказал:

только "подставка"

Сергей, не совсем так.
Эта нижняя часть нужна для придания жесткости всей конструкции и прежде всего жесткости U-образного колена.
Обе трубки в данном случае стоят "мёртво" относительно друг друга, что гарантирует стабильность параметров.
Кроме того, такой конструктив позволяет легко перейти с 1/2 лямбды на 5/8 лямбды. При этом ничего удлинять или обрезать не надо - просто передвигаем перемычки и чуток сдвигаем вниз короткую трубку.
Вторая итерация, которая сейчас у меня лежит в гараже и ждёт весны - именно на 5/8 лямбды.

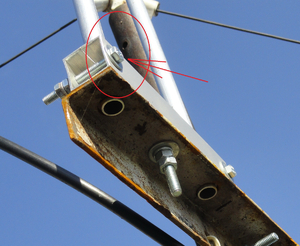

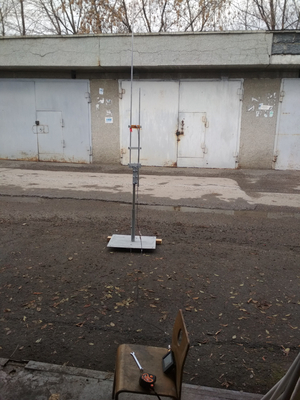

Вот, кстати, этот "лишний" кончик короткой трубки для варианта 5/8:

Edited December 26, 2024 by RA9UJ

[RA9UJ]

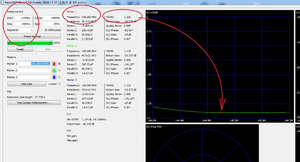

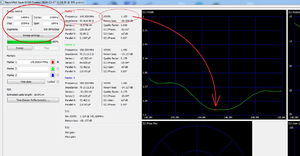

Чисто для себя выкладываю декабрьские 2024 года скриншоты NanoVNA с J-тки, той что была на видео (ставил её в августе 2024 года).
К сожалению августовские скриншоты не сохранил, но было примерно всё тоже самое.
Кабель РК 50-4,8-37, примерно 20 м. Длину не подгонял.
Скриншоты, естественно, сделаны внизу, т.е. со стороны трансивера.
Вверху, рядом с антенной (на коротком кабеле),  всё выглядит чуток иначе, особенно на 430 МГц.



Edited December 27, 2024 by RA9UJ

[RG8U]

Привет Сергей!

Ну теперь понятно.....ты же ничего про 5/8-х не говорил - это твой конструктор!

Правильно, что трубки сохранил - наиграешься с J-ками - трубки для Yagi сгодятся (Hi)
