UA9UDQ

проект симметричного тюнера

Recommended Posts

неспешно ,собираю антенный симметричный тюнер...на основе из книги Беньковского и Липинского

подготовил каркас для катушки



Навил провод ф1.8мм (осталась болванка оправка,на которую предварительно наматывал на токарном станке провод,могу дать нуждающимся)




индуктивность получилась ,то что и требовалось




В данном согласующем в КПЕ действуют очень большие напряжения до нескольких киловольт,кпе долже быть 2х секционным

С таким большим зазором 3-4 мм не смог найти,и решено было сделать свой

Пластины были расчитаны на нужную ёмкость, нарисованы в кореле и отданы на лазерную резку






начал сборку кпе

Щёки 2мм фольгированный стеклотекстолит ( tnx RZ8U ) опоры оси латунные гайки

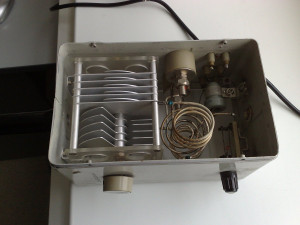

кпе собрался, теоретические расчёты ёмкости, совпали с практическими измерениями






осталось за малым,распаять отводы на галетник,сделать индикатор ксв и симметрии,оформить переднюю панель

если кому то нужны файлы для фрезеровки каркаса,и пластин кпе могу выложить

Share this post


Link to post

Сергей, все работы хороши! Здорово! Самодельный конденсатор, а в другом варианте и катушка самодельная, как я понял. Супер.

Share this post


Link to post

Кстати лазерную резку по знакомству делаешь, или у нас есть фирма которая берёт такие мелкие заказы?

Share this post


Link to post

В данном согласующем в КПЕ действуют очень большие напряжения до нескольких киловольт,кпе долже быть 2х секционным

С таким большим зазором 3-4 мм не смог найти,и решено было сделать свой

Сергей, ну плохо искал....

Точно такой кондер(от УВЧ -80) я недавно переделал на односекционный.

А делаешь ты - красиво!


Share this post


Link to post
Кстати лазерную резку по знакомству делаешь, или у нас есть фирма которая берёт такие мелкие заказы?

Виталий приветствую

Режу в Новосибирске ,фирма мелкие заказы принимает (даже единичные) спокойно отправляют к нам

Делают быстро

Есть гидроабразивная резка,могут резать практически все материалы,от пластмассы до сверхтвёрдых материалов...стекло..керамика...победит...


http://www.Gars.pro


RG8U Cергей ,было несколько факторов почему делал самодельный

у меня небыло где поискать,

ёмкость в каждой секции должна быть ~150-200пф

Нужно было вписать в существующий корпус

Share this post


Link to post

Скинь ссылку, если у них сайт есть, и они из материалов заказчика или и из своего могут резать...

Share this post


Link to post

ссылка


www.gars.pro

по материалам ,нужно им позвонить и спросить,чтото есть у них своё

в моей моём случае ,материал у них был(дюраль 0.8)

Share this post


Link to post

Алексей,я не спрашивал,но думаю неочень они получаться,

ткк размер мал а для лазера нужна точка врезки

в месте врезки появляется "артефакт"

а ведь у каждой втулке надо внутри вырезать,я посчитал что смысла нет

вот думаю найти где бы поближе напрессовать

раньше помню завод металлоштамп был (сейчас незнаю есть ли он или нет)

помню там лихо ложки штамповали

Share this post


Link to post
