RG8U

Опорная корзина для легких антенн

Recommended Posts

Чтобы там не говорили сторонники установки антенн прямиком на редуктор, но редуктор вещь не дешевая, и его жалко.

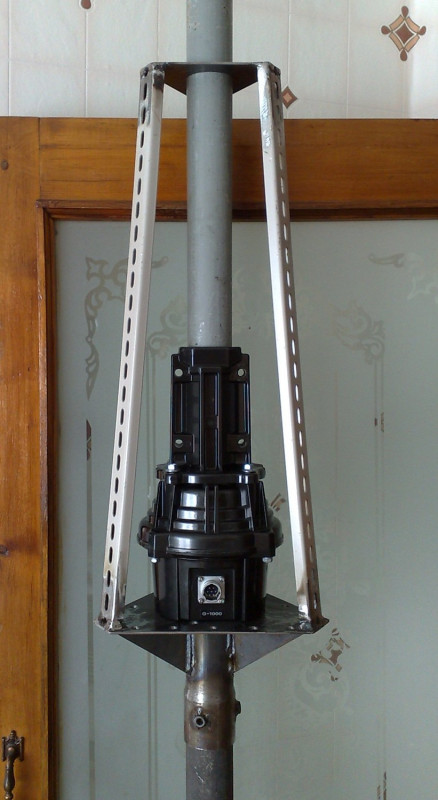

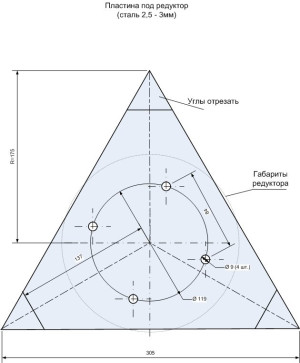

Поэтому решено было изготовить легкую "корзину" для редуктора Yeasu G-800 и под опорный подшипник GS-50.

На новизну не претендую, но может кому-нибудь пригодится, как вариант исполнения.




Share this post


Link to post

немного "покритикую" конструкцию. Да, осевая нагрузка (на сжатие) с редуктора снята, а вот радиальная (на излом) осталась. Желательно предусмотреть ещё и лёгкий радиальный подшипник на расстоянии 10-15 см от опорного. Тогда редуктор будет только вращать антенну, а удерживать её будет предложенная корзина. А в целом конструкция удачная и заслуживающая внимания.

Share this post


Link to post

Сергей, в местах сварки, даже при лёгких антеннах слабовато, будет ломать. Надо усилить пластины приварить....я так думаю


Share this post


Link to post

Пока, третью зиму стоит и Слава Богу.

Тут все делал сварщик хороший, конечно можно было и усилить, но это лишний вес, и если приварить нижние пластины - то уже редуктор не войдет - все впритык, а расширить пластину - опять лишний вес.

Share this post


Link to post
подшипник не показан?

Да его просто небыло на момент фотографирования (еще шел почтой)

а вот здесь хорошо видно: http://qrx.ru/gallery/709/719_b.jpg

Share this post


Link to post

Не делайте конструкции из тонкого металла!

вот на скорую руку сварил опору под поворотку для Полевого Дня, думал полегче - ну и честно просто лень было искать сталь толще (1мм.)

В результате при подъеме антенны кронштейн погнуло, так и отработал на гнутой опоре - но мачта вращалась и ладно.


Share this post


Link to post

Сергей, здравствуйте!!


Внутренностями примененного редуктора не интересовались?? Что там за передача?? Судя по конструкции должна быть планетарная, причем исходя из небольших размеров движка, ступеней в редукторе должно быть две-три.

Share this post


Link to post

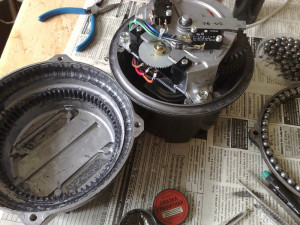

Аркадий, конечно интересовался - но они там стандартные как у всех редукторов Yaesu, вскрывал для небольшого ремонта и смазки.


Share this post


Link to post

Сергей, - супер!!!

Сам таких уже 4 штуки сварил, а начинал с бокового крепления, тяжелая конструкция получалась.







Это 450-ая.






это 800-ая. 17 элементов.


Все крутится при -30,

ниже боясь за кабель.

Share this post


Link to post
