UB9UUL Опубликовано 28 марта, 2017 Опубликовано 28 марта, 2017 Добрый день уважаемые коллеги. Ковырял, ковырял я тут антенну Яги на 145 мГц и решил поделиться способом крепления элементов антенны (вибратор, рефлектор и директоры) к водопроводным клипсам для последующей установки на траверсу (антенна разборная, для полевого выхода). Если изобрел велосипед, прошу не пинать коваными сапогами в живот . Сразу скажу, что способ нудный, кропотливый и не дешевый. Но зато элемент закрепляется намертво. Суть способа - заливка элемента антенны и клипсы эпоксидной смолой таким образом, что они образуют одно целое. Данный способ уже опробовал на антенне 430 мГц. Итак: смотрим, не смеёмся, удивляемся, ну и т.д.
UB9UUL Опубликовано 28 марта, 2017 Автор Опубликовано 28 марта, 2017 Сначала очень плотно синтетическими нитками приматываем элемент к клипсе. Важно: именно нитками и именно синтетикой - крепится очень плотно.
UB9UUL Опубликовано 28 марта, 2017 Автор Опубликовано 28 марта, 2017 Потом вокруг клипсы и элемента формируем из пластилина этакую ванночку для эпоксидной смолы. Важно: необходимо очень плотно соединять части пластилина - эпоксидка имеет свойство проникать в малейшие щёлочки
UB9UUL Опубликовано 28 марта, 2017 Автор Опубликовано 28 марта, 2017 Заливаем эпоксидную смолу в ванночку из пластилина (естественно, уже с размешанным отвердителем).
UB9UUL Опубликовано 28 марта, 2017 Автор Опубликовано 28 марта, 2017 После отвердевания эпоксидной смолы (не менее суток при комнатной температуре) и удаления пластилина получается вот такая, уже готовая конструкция.
UB9UUL Опубликовано 28 марта, 2017 Автор Опубликовано 28 марта, 2017 Это были рефлектор и директоры, всё сравнительно просто. Но приступим к вибратору. Тут придётся повозиться. Во-первых, я спаял (с помощью, паяльника, клеевего пистолета и какой-то матери) три клипсы для крепления вибратора. Потом вышеописанным способом к клипсам примотал нитками части вибратора. И после этого эти нитки попитал эпоксидкой (во время пайки провода снижения к вибратору, его части греются и могут расплавить нитки, эпоксидка предотвращает разрыв). Закрепляем всю конструкцию в тисках и припаиваем провод снижения.
UB9UUL Опубликовано 28 марта, 2017 Автор Опубликовано 28 марта, 2017 Дальше также формируем вокруг этой конструкции ванночку из пластилина (аккуратно и скрупулёзно) и заливаем туда эпокидную смолу с отвердителем.
UB9UUL Опубликовано 28 марта, 2017 Автор Опубликовано 28 марта, 2017 После удаления пластилина и обработки получилось вот и место пайки провода снижения уже загерметизировано. Если у кого-то есть что-то добавить или предложить новое, жду советов и поправок.
UB9UUL Опубликовано 30 марта, 2017 Автор Опубликовано 30 марта, 2017 А где фото всей антенны в сборе? Во! Тока вчера собрал, правда, пока еще в домашних условиях. И элементы пока не решил как крепить на буме. Ежели подскажете как лучше, буду благодарен. Сам склоняюсь к двум вариантам: 1. на 3-мм болты (через бум), 2 на изоленту

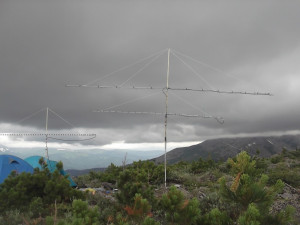

UB9UUL Опубликовано 30 марта, 2017 Автор Опубликовано 30 марта, 2017 А вот на эту мачту я ее планирую повесить
RA9USB Опубликовано 31 марта, 2017 Опубликовано 31 марта, 2017 Нормально, только полностью заливать эпоксидкой не к чему, достаточно капроновый шнурок пропитаннный зпоксидкой. Но чтоб его пропитать нужно развести эдп а потом разбавить её ацетоном - пропитал высохло ивсё.
UB9UUL Опубликовано 31 марта, 2017 Автор Опубликовано 31 марта, 2017 Люблю основательность!!! Моя слабость Но разрезной вибратор по любому полностью надо, для надёжности. А остальные элементы - согласен, небольшой перебор у меня!
UB9UUL Опубликовано 31 марта, 2017 Автор Опубликовано 31 марта, 2017 Нормально, только полностью заливать эпоксидкой не к чему, достаточно капроновый шнурок пропитаннный зпоксидкой. Но чтоб его пропитать нужно развести эдп а потом разбавить её ацетоном - пропитал высохло ивсё. Спасибо за подсказку с ацетоном. Я чего-то про него не подумал. А в какой пропорции ЭДП разводить ацетоном?
RA9USB Опубликовано 31 марта, 2017 Опубликовано 31 марта, 2017 Пропорцию трудно сказать, я разводил до состояния чтоб легко проникало в волокна нитей...
UB9UUL Опубликовано 1 апреля, 2017 Автор Опубликовано 1 апреля, 2017 Пропорцию трудно сказать, я разводил до состояния чтоб легко проникало в волокна нитей... Спасибо. В следующий раз воспользуюсь вашим советом! 73!
UB9UVM Опубликовано 1 апреля, 2017 Опубликовано 1 апреля, 2017 Я сделал, буквально сегодня, пятиэлементную YAGI, но... Промерил КСВ и остался недоволен. На 145,175 МГц получилось около 1,6. На 145,550 примерно 1,2 , а на 145,775 примерно 1,4. Связался со знакомыми операторами, желая узнать что может повлиять. Стал спрашивать как настраивается, но пока мне никто толком не объяснил. Может быть Вам приходилось настраивать такую? Кстати, о клипсах, мне как-то в голову не пришло раньше, а вот сегодня прикидывал, что ежели буду строить с большим количеством элементов, то непременно воспользуюсь.
UB9UUL Опубликовано 1 апреля, 2017 Автор Опубликовано 1 апреля, 2017 Я сделал, буквально сегодня, пятиэлементную YAGI, но... Промерил КСВ и остался недоволен. На 145,175 МГц получилось около 1,6. На 145,550 примерно 1,2 , а на 145,775 примерно 1,4. Связался со знакомыми операторами, желая узнать что может повлиять. Стал спрашивать как настраивается, но пока мне никто толком не объяснил. Может быть Вам приходилось настраивать такую?Кстати, о клипсах, мне как-то в голову не пришло раньше, а вот сегодня прикидывал, что ежели буду строить с большим количеством элементов, то непременно воспользуюсь. Я про клипсы на форуме http://forum.vhfdx.ru/ узнал. Там такие рукастые мужчины обитают!!! Много чего почерпнуть можно в практическом и теоретическом планах. Кстати, клипсы удобны для подстройки антенны по КСВ: можно поиграть в небольших пределах расстоянием между элементами антенны. Ну так-то у вас КСВ еще более-менее. Но как мне объясняли старшие товарищи, КСВ зависит ведь не только от антенны: используемый кабель, наличие и вид сопряжений, да даже место установки антенны. Ну а вообще я прежде чем начать ковырять свою антенну, просчитал ее в программе mmanarus. 73!
UB9UUL Опубликовано 1 апреля, 2017 Автор Опубликовано 1 апреля, 2017 Вот тут: http://forum.vhfdx.ru/yagi/ про Яги 144 всё сказано
RD9U Опубликовано 2 апреля, 2017 Опубликовано 2 апреля, 2017 Приветствую! Делал примерно так же, только вдоль клипсы небольшое углубление (напильником, проще болгаркой), вместо ниток и смолы - кабельные хомуты (штрапсы). На бум клипсы крепил клепками, т.е. насовсем. Простояла антенна два года без поломок стационарно, после переезда еще не восстановил. Способ не ноу-хау, в форумах тоже есть.
UB9UUL Опубликовано 3 апреля, 2017 Автор Опубликовано 3 апреля, 2017 Приветствую! Делал примерно так же, только вдоль клипсы небольшое углубление (напильником, проще болгаркой), вместо ниток и смолы - кабельные хомуты (штрапсы). На бум клипсы крепил клепками, т.е. насовсем. Простояла антенна два года без поломок стационарно, после переезда еще не восстановил. Способ не ноу-хау, в форумах тоже есть. Добрый день! Я тоже видел углубления на клипсах. Но если нитками затягивать, то элемент сам становится посреди клипсы. Кабельные хомуты применял для изготовления Яги на 430 мГц - не очень понравилось, как-то грубовато получилось, хотя антенна (тоже для ПД) работает норм (мерил КСВ ~ 1,15). На клёпки крепить элементы для меня не вариант - антенну специально делаю для выезда. 73!
R9UAU Опубликовано 21 апреля, 2017 Опубликовано 21 апреля, 2017 По началу тоже делал на клипсах. А позже сделал себе форму для отливки. Теперь отливаю себе изоляторы из полиэтилена. Набор форм. В правом верхнем углу отлитый изолятор. Сам пресс. Заготовка вибратора.
R9UAU Опубликовано 21 апреля, 2017 Опубликовано 21 апреля, 2017 Рефлектор и директора. Как это выглядит на антенне.

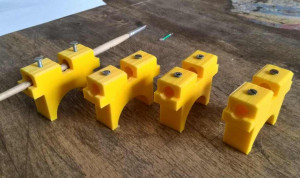

RV9UB Опубликовано 21 апреля, 2017 Опубликовано 21 апреля, 2017 Да Анатолий, твоя установка - это ВЕЩЬ! Но время не стоит на месте - сейчас ХИТ это печать крепежных элементов на 3D принтере. Никакой постобработки, точность поразительная, даже резьбу можно напечатать.....есть конечно минусы - не то качество пластика стоимость и т.п.
